Қабырғаларда жарықшақтардың пайда болуы және дамуы
Қарағанды
Deep Lifting
2024

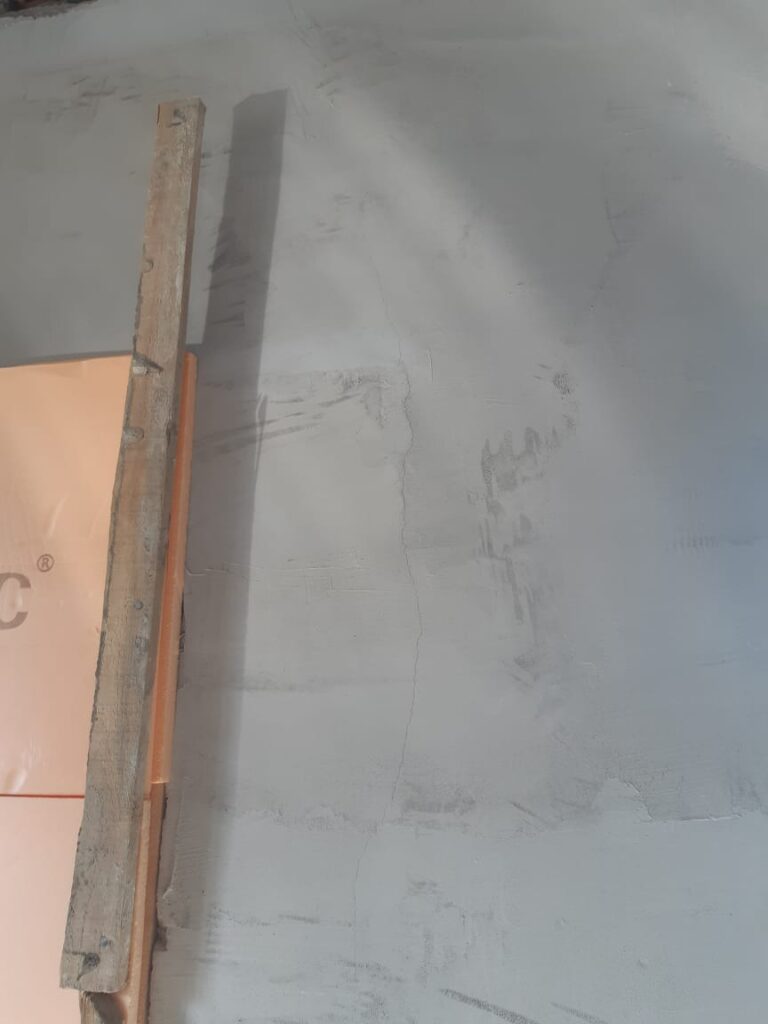

Қарағанды қаласындағы қолданыстағы тұрғын үйде көтергіш конструкцияларда жарықтар пайда болды. Мұндай жағдай меншік иесіне көбіне бірдей көрінеді: жарық қабырғада тұр, демек жөндеу де қабырғадан басталуы керек сияқты. Жарықты бітеу, қалауды күшейту, әрлеуді қалпына келтіру, маяк қойып бақылау.
Бірақ инженерлік тәжірибеде жарық көбіне себеп емес, салдар болып табылады. Ол конструкцияның қалыпты жұмыс режимінен ауытқи бастағанын көрсетеді. Егер жарық көтергіш қабырғада пайда болса, әсіресе қайта ашылса немесе ұлғаю белгілері байқалса, мәселені тереңірек қарау қажет: іргетас пен оның астындағы негіз қалай жұмыс істеп тұр?
GeoResin командасы дәл осындай міндетпен жұмыс істеді. Көзге көрінетін ақауды жай ғана жою емес, оның пайда болу механизмін түсіну қажет болды. Үйдің іргетасы құрастырмалы темірбетон блоктарынан жасалған таспалы іргетас еді, ал жарықтардың сипаты негіздің біркелкі жұмыс істемейтінін көрсетуі мүмкін болатын. Мұндай жағдайда косметикалық жөндеу басты сұраққа жауап бермейді: іргетас топырақтан тұрақты әрі біркелкі тірек алып тұр ма?
Жобаның негізгі күрделілігі мәселенің бетінде емес, төменде жатқанында болды. Сырттай тек жарықтар көрінді, бірақ инженерлік себеп еден мен іргетас деңгейінен төмен — көзбен бағалау мүмкін емес топырақ қабаттарында болуы ықтимал еді.
Ғимаратта жарық пайда болғанда, бірінші ой — көзге көрінетін ақауды тоқтату. Бірақ себеп топырақта болса, беттік жөндеу уақытша нәтиже ғана беруі мүмкін.
Қабырға өздігінен жарылмайды. Ол конструкциялық жүйенің жұмысындағы өзгеріске жауап береді. Егер іргетастың бір бөлігі тығызырақ негізге, ал басқа бөлігі әлсіреген немесе біркелкі емес қабатқа тірелсе, жүктеме біркелкі берілмейді. Соның салдарынан конструкцияларда қосымша кернеулер пайда болады. Олар жарық, жіктердің ашылуы, қисаю, жергілікті деформация түрінде көрінеді.
Қолданыстағы ғимарат үшін бұл өте маңызды. Егер жарықтарды жай ғана бітеп, бірақ негіздің жұмысын қалпына келтірмесе, конструкция деформациялануын жалғастыруы мүмкін. Жарық қайта пайда болады — кейде сол жерде, кейде жанында, кейде басқа бағытта. Сондықтан дұрыс инженерлік сұрақ: «жарықты немен бітеу керек?» емес, «неліктен іргетас жүктемені біркелкі бермей бастады?» болуы керек.
GeoResin объектіні дәл осы тұрғыдан қарастырды. Негізді тексеру, әлсіз аймақтардың сипатын анықтау және салдарға емес, себепке әсер ететін шешім таңдау қажет болды.
Технологияны таңдаудан бұрын іргетас негізіндегі топырақ динамикалық зондтау әдісімен зерттелді. Бұл әдіс зондтың әртүрлі тереңдікте және ғимараттың әртүрлі учаскелерінде топыраққа енуіне көрсетілетін қарсылықты бағалауға мүмкіндік береді. Инженер үшін бұл жай ғана графиктер жиынтығы емес, негіздің жүктемені қаншалықты біркелкі қабылдайтынын көру тәсілі.
Зерттеу біркелкі емес картинаны көрсетті. Бір ғимараттың астында тығызырақ топырақ аймақтары да, негіз әлсіз жұмыс істейтін аймақтар да болды. Мұндай ауысулар таспалы іргетас үшін қауіпті: іргетас қабырғалардан түсетін жүктемені үздіксіз қабылдайды, ал астындағы топырақ оған әр жерде әртүрлі жауап беруі мүмкін.
Мұны қарапайым тілмен түсіндірсек, іргетасқа тұрақты тірек қажет. Егер іргетастың бір бөлігінің астындағы топырақ тығызырақ, ал жанында әлсіреген аймақ болса, конструкция әртүрлі қаттылықтағы тірекке сүйенеді. Бір жерде негіз жүктемеге сенімді қарсы тұрады, ал басқа жерде көбірек деформацияға жол береді. Үй үшін бұл бірден апат ретінде емес, жарықтардың біртіндеп дамуы ретінде көрінуі мүмкін.
Бұл жобада маңыздысы жарықтардың өзі емес, олардың негіз жағдайымен байланысы болды. Зерттеу мәселенің тек жер үстіндегі конструкцияларды жөндеумен шектелмей, геотехникалық шешімді қажет ететінін растады.
Бұл кейсті дайын шаблонмен шешу мүмкін емес еді. Объектіде бірден бірнеше шектеуді ескеру қажет болды.
Біріншіден, бұл қолданыстағы тұрғын үй болатын. Бұл жаңа құрылыс емес: мұнда конструкциялық шешімдерді еркін өзгертуге, негізді толық ашуға, ауыр техниканы кіргізуге немесе түйіндерді толық қайта жасауға болмайды. Кез келген араласу дәл, шектеулі және ғимарат үшін қауіпсіз болуы тиіс.
Екіншіден, іргетас өзінің қалыптасқан конструкциялық схемасында жұмыс істеп тұрды. Оны қабырғалардан, негізден және үйдің нақты жағдайынан бөлек қарастыруға болмайды. Міндет іргетастың жұмысын «ауыстыру» емес, оның астындағы топырақтың тұрақтырақ жұмысын қалпына келтіру болды.
Үшіншіден, зерттеу негіздің біркелкі емес екенін көрсетті. Бұл бүкіл аймаққа бірдей күшейту қолдануға болмайтынын білдіреді. Нақты әлсіз аймақтарға әсер ету керек болды, әрі бұл әсер жаңа деформациялық тәуекелдер тудырмауы тиіс еді.
Төртіншіден, объект ауыр реконструкциясыз шешімді қажет етті. Қолданыстағы іргетас жанындағы қазба жұмыстары, ылғалды процестер, цементті құрамдардың ұзақ қатуы және ірі құрылыс жұмыстары меншік иесіне технологияның өзінен де көп қолайсыздық пен тәуекел әкелуі мүмкін еді.
Сондықтан GeoResin инженерлік тепе-теңдікті сақтауы керек болды: деформация себебіне жеткілікті терең әсер ету, бірақ негізді күшейтуді үйдің күрделі қайта құрылуына айналдырмау.
Объект үшін GeoResin компаниясының Deep Lifting технологиясы бойынша терең инъекция әдісі таңдалды. Бұл — кеңейетін геополимерлік құрам арқылы топырақ негізін тұрақтандыру әдісі.
Технологияның мәнін қарапайым сипаттауға болады. Шағын технологиялық тесіктер арқылы материал негіздің есептік аймақтарына беріледі. Инъекциядан кейін құрам кеңейеді, қолжетімді қуыстар мен әлсіреген учаскелерді толтырады, топырақтың кеуектілігін азайтады және инъекция айналасындағы аймақты тығыздайды. Соның нәтижесінде топырақ іргетастан түсетін жүктемені жақсырақ қабылдай бастайды.
Бұл кейстегі шешімнің басты артықшылығы — себеппен жұмыс істеу. Технология жарықты жасырмайды, қабырғаның тек көрінетін бөлігін ғана күшейтпейді және ескі жүйенің үстінен жаңа конструкциялық схема құрмайды. Ол іргетасқа тұрақты тірек қажет жердегі негіздің көтергіш қабілетін қалпына келтіруге бағытталған.
Қолданыстағы таспалы іргетас үшін бұл принципті маңызды болды. Deep Lifting іргетас түрін өзгертпей, топырақты күшейтуге мүмкіндік береді. Жүктеме бұрынғы конструкция арқылы беріле береді, бірақ проблемалы аймақтағы негіз тұрақтырақ болады. Мұндай тәсіл біркелкі емес деформациялардың әрі қарай даму қаупін төмендетеді.
GeoResin таңдаудың тағы бір себебі — минималды араласу. Жұмыстарды жергілікті аймақтарда, ірі қазаншұңқырсыз, іргетасты бұзбай, ылғалды бетон процестерінсіз және беріктіктің ұзақ жиналуын күтпей орындауға болады. Тұрғын үй үшін бұл меншік иесіне ыңғайлы сценарий береді: құрылыс шуы азаяды, бұзу көлемі аз болады, ұйымдастырушылық шектеулер азаяды және жұмыстардан кейінгі қалпына келтіру көлемі қысқарады.
Ұқсас объектілерде көбіне дәстүрлі әдістер қарастырылады: цементация, астынан қазу, қосымша тіректер орнату, бетон қаптамалар, іргетасты ішінара күшейту немесе конструкциялар бойынша жергілікті жұмыстар. Мұндай әдістер кейбір жағдайларда орынды болуы мүмкін, бірақ біркелкі емес деформация белгілері бар қолданыстағы ғимарат үшін олар әрдайым ыңғайлы әрі қауіпсіз бола бермейді.
Цементтік шешімдер беріктіктің жиналуына уақыт талап етеді, ылғалды процестермен байланысты және біркелкі емес топырақта құрамның таралуын әрдайым дәл бақылауға мүмкіндік бермейді. Іргетас табаны маңындағы қазба жұмыстары конструкцияны ашуды талап етеді, ал бұл қолданыстағы ғимарат үшін сезімтал болуы мүмкін. Қосымша конструкциялық элементтер жүктеменің берілу схемасын өзгертіп, күрделірек жобалық сүйемелдеуді қажет етуі ықтимал.
Бұл кейсте қолданыстағы іргетастың жұмыс логикасын сақтау және дәл топырақ негізін күшейту маңызды болды. GeoResin қолайлырақ шешім болды, өйткені ол әлсіз аймаққа инъекция арқылы әсер етеді, іргетасты кең көлемде ашуды қажет етпейді және жұмысты мөлшерлеп жүргізуге мүмкіндік береді.
Инженерлік мақсат «материалды көбірек құю» емес, іргетас астындағы тіректің біркелкілігін қалпына келтіру болды. Бұл екі түрлі тәсіл. Біріншісінде объект құрылыс араласуын алады. Екіншісінде — басқарылатын геотехникалық тұрақтандыру.
Зерттеуден кейін күшейту схемасы әзірленді. Ашық жарияланатын мақалада инъекция нүктелерінің санын, материал шығынын немесе ішкі жобалық параметрлерді көрсету қажет емес. Маңыздысы басқа: схема дайын шаблон бойынша емес, негіздің нақты жағдайына байланысты жасалды.
Жұмыстар зақымдардың сипаты мен зерттеу нәтижелері топырақты тұрақтандыру қажеттігін көрсеткен аймақтарда жүргізілді. Инъекция нүктелері материал іргетас астындағы есептік аймаққа жететіндей орналастырылды.
Технологиялық процесс бірнеше кезеңнен тұрды.
Алдымен жұмыс аймағы нақтыланып, объектідегі шектеулер тексерілді: конструкциялық элементтер, қолжетімділік, инженерлік коммуникациялар, учаскенің нақты жағдайы. Бұл маңызды кезең, өйткені инъекция қолданыстағы ғимаратта орындалады, ал байлаудағы кез келген қате артық тәуекел тудыруы мүмкін.

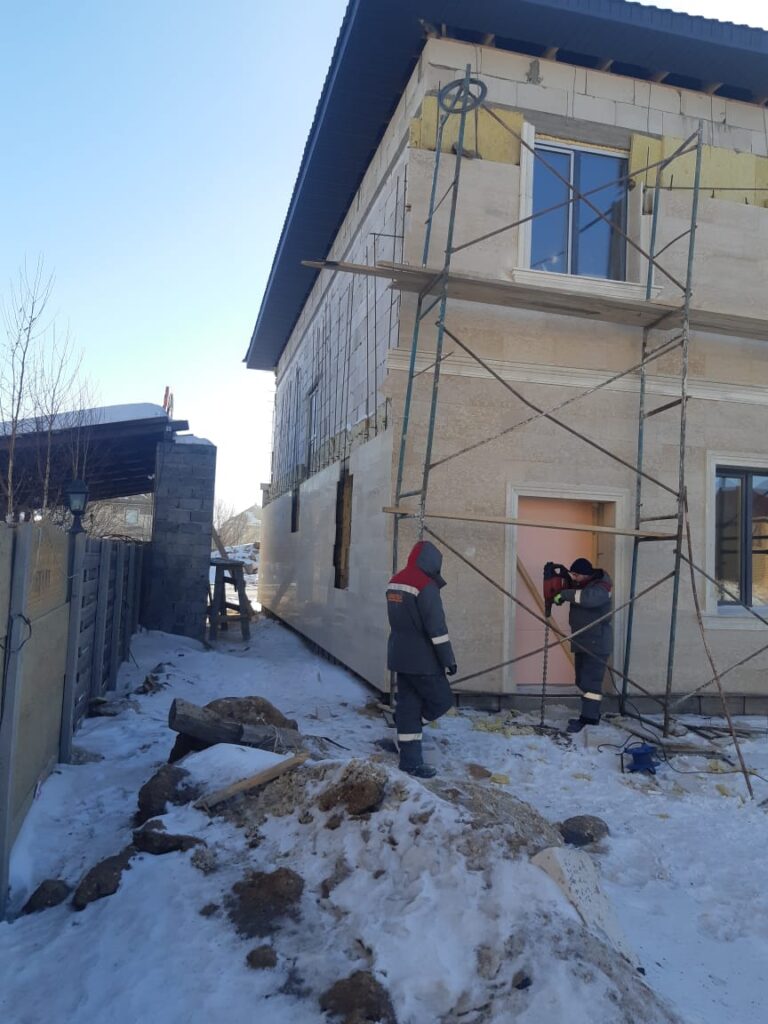

Содан кейін шағын технологиялық тесіктер дайындалып, инъекциялық түтікшелер орнатылды. Солар арқылы геополимерлік құрам негізге берілді. Беру мөлшерленіп орындалды: материал тұтас құю ретінде емес, топырақтың нақты аймақтарына басқарылатын әсер ретінде енгізілді.
Топыраққа түскеннен кейін құрам кеңейе бастайды. Осы сәтте негізгі физикалық процестер жүреді: қуыстарды толтыру, әлсіз аймақтан ауа мен ылғалды ығыстыру, кеуектілікті азайту, айналадағы топырақты тығыздау және негіз бен іргетас арасындағы тұрақтырақ байланысты қалыптастыру.
Жұмыстар конструкцияның реакциясын ескере отырып орындалды. Бұл өте маңызды: негізді күшейту кезінде материалды топыраққа жеткізу ғана жеткіліксіз, объектінің инъекцияға қалай жауап беретінін түсіну қажет. Мұндай тәсіл процесті басқаруға мүмкіндік береді және жұмысты «көз жұмып» орындаудан сақтайды.
Бақылау — GeoResin технологиясының негізгі бөліктерінің бірі. Мұндай міндеттерде «топырақты күшейттік» деген сөзбен шектелуге болмайды. Негізде не өзгергенін және конструкция бұған қалай жауап бергенін түсіну қажет.
Объектіде аспаптық бақылау қолданылды. Жұмыс барысында вертикаль орын ауыстырулар мен әсер ету аймағындағы конструкциялардың мінез-құлқы бақыланды. Бұл инженерге инъекция кезіндегі ғимарат реакциясын көруге және қажет болған жағдайда жұмыстардың ретін түзетуге мүмкіндік береді.
Мұндай тәсіл қолданыстағы іргетастармен жұмыс істегенде ерекше маңызды. Ғимарат астындағы негіз біртекті плита емес. Топырақта әртүрлі қабаттар, қосындылар, әлсіреген аймақтар, ылғалдылық өзгерістерінің немесе бұрынғы әсерлердің іздері болуы мүмкін. Сондықтан конструкцияның нақты реакциясы әрқашан инженерлік бақылаудың бір бөлігі болып табылады.
Инъекциялар аяқталғаннан кейін жұмыс аймағының жағдайы тексеріледі. Маңыздысы материалдың берілген фактісі емес, инженерлік мақсатқа жету: негіз тұрақтырақ жұмыс істеуі, ал әрі қарай біркелкі емес деформациялардың даму қаупі төмендеуі тиіс.
GeoResin-нің «беттік жөндеуден» айырмашылығы да осында. Нәтиже жарықтың қаншалықты әдемі жабылғанымен емес, сол жарықты тудырған негіз жұмысының қалпына келтірілуімен бағаланады.
Жоба сәтті аяқталды. Проблемалы аймақтағы негіз тұрақтандырылды, ал қолданыстағы таспалы іргетас өзінің конструкциялық жұмыс схемасын сақтап қалды. Геополимерлік инъекция іргетасты кең көлемде ашпай, бұзбай және ғимаратты ауыр реконструкцияламай, топырақтың әлсіз учаскелеріне әсер етуге мүмкіндік берді.
Меншік иесі үшін ең маңыздысы — мәселе көрінетін салдар деңгейінде емес, себеп деңгейінде шешілді. Көтергіш конструкциялардағы жарықтар негіз жұмысы туралы белгі ретінде қарастырылды, ал шешім дәл сол жерге — іргетас астына бағытталды.
Жұмыстардан кейін ғимарат бұрын біркелкі емес жұмыс белгілері байқалған аймақта тұрақтырақ тірек алды. Бұл әрі қарай деформациялардың даму қаупін төмендетіп, жарықтарды алаңдаушылықпен бақылау режимінен объектінің техникалық жағдайын басқарылатын деңгейге көшіруге мүмкіндік берді.
Маңыздысы: GeoResin инженерлік зерттеуді алмастырмайды және «барлық мәселені шешетін әмбебап инъекция» емес. Бұл кейсте нәтиже технология диагностикадан кейін таңдалғандықтан және жұмыс схемасы объектінің нақты жағдайына байланыстырылғандықтан сәтті болды.
Клиент үшін шешімнің құндылығы тек негізді күшейту фактісінде емес. Ең маңыздысы — симптомнан басқарылатын нәтижеге дейінгі толық инженерлік жол.
Алдымен мамандар мәселені тіркейді: жарықтар, жіктердің ашылуы, деформация белгілері, іргетас пен ғимарат конструкциясының ерекшеліктері.
Содан кейін негіз зерттеледі. Бұл әлсіз аймақтардың бар-жоғын, олардың орналасуын және олардың көрінетін ақаулармен байланысын түсінуге мүмкіндік береді.
Осыдан кейін технология таңдалады. Егер себеп топырақта болса, беттік жөндеу жеткілікті шешім болмайды. Мұндай жағдайда терең инъекция әдісімен негізді тұрақтандыру қарастырылады.
Кейін жұмыс схемасы әзірленеді. Ол әмбебап болмауы керек: инъекциялар негіздің нақты жағдайына, іргетастың конструкциялық схемасына және объектідегі шектеулерге сәйкес жоспарланады.
Содан кейін жұмыстар аспаптық бақылаумен орындалады. Бұл конструкция реакциясын көруге және процесті басқаруға мүмкіндік береді.
Нәтижесінде тапсырыс беруші жай ғана «жарық жөндеуін» емес, геотехникалық тәуекелді төмендетуді алады: негіз тұрақтырақ жұмыс істейді, іргетас біркелкілеу тірек алады, ақаулардың қайта даму ықтималдығы азаяды.
Көптеген ғимараттар жылдар бойы жарықтармен өмір сүреді. Оларды бітейді, әрлеумен жабады, жергілікті жөндеумен күшейтеді. Кейде бұл шынымен көмектеседі, егер ақау тек әрлеуге немесе материалдың жергілікті зақымына байланысты болса. Бірақ жарық негіздің жұмысынан туындаса, мұндай жөндеу мәселені шешпейді.
Бұл кейс дұрыс әрекет ретін көрсетеді.
Әрлеуден бастамау.
Зерттеусіз технология таңдамау.
Жарықты қабырғаның жеке мәселесі деп қарамау.
Іргетасты «көз жұмып» күшейтпеу.
Алдымен негіздің қалай жұмыс істейтінін түсіну қажет. Егер зерттеу топырақтың біркелкі емес екенін және оның деформациялармен байланысын көрсетсе, шешім іргетас астына бағытталуы тиіс.
Меншік иесі үшін бұл тәуекел тұрғысынан ерекше маңызды. Жарық апат болмауы мүмкін, бірақ ол ерте ескерту белгісі болуы ықтимал. Себеп неғұрлым ерте анықталса, ауыр реконструкциясыз жергілікті күшейту орындау соғұрлым оңай.
GeoResin мұндай міндеттерді клиентке ыңғайлы форматта шешуге мүмкіндік береді: минималды араласумен, ірі жер жұмыстарынсыз, процесті бақылаумен және негіз жұмысын қалпына келтіруге бағытталған тәсілмен.
Сіздің объектіңізде де ұқсас жағдай болуы мүмкін, егер сіз мына белгілерді байқасаңыз:
Мұндай жағдайларда беттік жөндеуге асықпаған дұрыс. Егер себеп негізде болса, қабырғаны жөндеу тек уақытша бүркемелеу болады. Алдымен топырақты тексеріп, конструкцияны ірі араласусыз тұрақтандыру мүмкіндігін бағалау қажет.
Қарағандыдағы үйде пайда болған жарықтар жеке құрылыс ақауы емес, іргетас астындағы негіздің біркелкі жұмыс істемейтінін көрсететін белгі болып шықты. Зерттеу ғимарат астындағы топырақта әртүрлі учаскелер бар екенін көрсетті, демек конструкция іргетас бойымен әртүрлі тірек алуы мүмкін еді.
GeoResin Deep Lifting технологиясы деформациялардың себебімен жұмыс істеуге мүмкіндік бергендіктен таңдалды: қолданыстағы іргетас астындағы топырақты тұрақтандыру, ғимараттың конструкциялық схемасын өзгертпеу және ауыр реконструкция жасамау.
Жоба сәтті аяқталды: проблемалы аймақтағы негіз күшейтілді, іргетас жұмысы тұрақтандырылды, әрі қарай деформациялардың даму қаупі төмендетілді. Меншік иесі үшін бұл жай ғана құрылыс ақауын жою емес, жағдайды қайтадан бақылауға алу дегенді білдіреді.
Егер сіздің объектіңізде жарықтар, шөгу немесе қайталанатын деформациялар пайда болса, жөндеуді бетінен емес, негізді тексеруден бастаңыз. GeoResin инженері мәселенің топырақпен байланысты екенін анықтауға және оны демонтажсыз әрі ірі жер жұмыстарынсыз терең инъекция әдісімен шешуге болатынын бағалауға көмектеседі.
